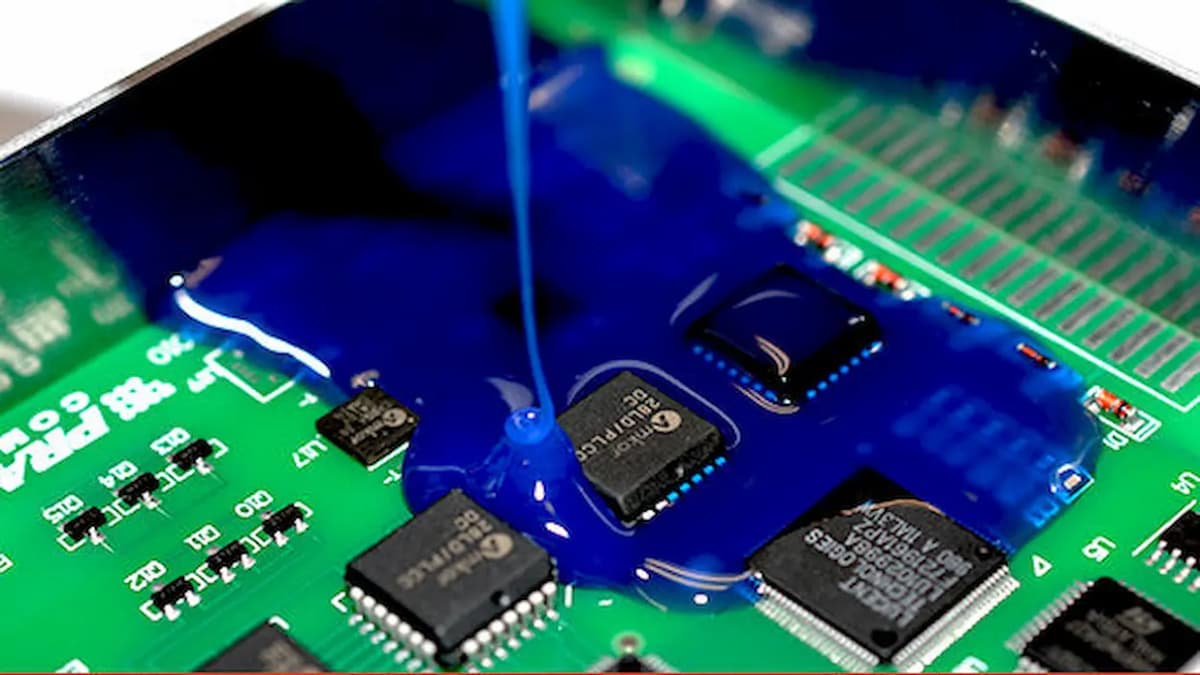

Сравнение материалов конформного покрытия по надежности печатных плат

Ни один химический состав конформного покрытия не является универсальным. Акрил обычно проверяется на предмет обработки и доработки, силикон на тепловую гибкость, полиуретан на устойчивость к влаге, истиранию и химическому воздействию, а эпоксидную смолу на твердую защиту, где ремонт маловероятен. Для окончательного выбора необходимы технические данные поставщика, проверка совместимости сборки, контролируемое применение и репрезентативные квалификационные испытания.

Сопоставьте химический состав с температурой, конденсацией, загрязнениями, механическим напряжением и требованиями к обслуживанию.
Сравнивайте конкретные продукты, а не предполагайте, что каждый материал входит в одно химическое семейство. работает одинаково.
Проверьте отверждение, толщину, адгезию, маскировку, осмотр и ремонт перед утверждением производства.

Определите экспозицию профиль

Запишите температуры эксплуатации и хранения, термоциклирование, конденсацию, химические вещества, соль, пыль, вибрацию и ожидаемый срок эксплуатации.

Химия и производство экрана ограничения

Сравните условия отверждения, вязкость, метод нанесения, зоны запрета, совместимость компонентов, производительность, проверку и доработку. В более широком Руководстве по покрытию для обеспечения надежности печатных плат объясняется, почему выбор материала является лишь одним из способов обеспечения надежности.

Оцените конкретный продукт и процесс

Просмотрите TDS и SDS, затем протестируйте образцы или сборки, представляющие продукцию с покрытием, с использованием документированных критериев приемки.

Какое покрытие подходит для высоких температур?

Силикон часто сначала проверяют на предмет широкого температурного воздействия и гибкости, но необходимо определить точный номинальный диапазон, поведение при термоциклировании, адгезию и совместимость компонентов. проверено.

Какой химический состав легче всего переработать?

Акрил обычно выбирают, когда требуется удаление и ремонт с помощью растворителя важно. Подтвердите одобренный метод удаления и его влияние на компоненты, этикетки, паяльную маску и безопасность работников. водонепроницаемость?

Нет. Тонкое защитное покрытие может снизить воздействие окружающей среды, но дефекты покрытия, края, разъемы и длительное погружение требуют отдельной оценки. сравнение

Химический состав	Типичная сила экранирования	Основные осторожность
Акрил	Простая обработка и доработка	Проверка растворителя и устойчивая температура устойчивость
Силикон	Термическая гибкость и цикличность	Проверка адгезии, отверждения, контроля загрязнения и ремонта метод
полиуретан	стойкость к влаге, истиранию и химическому воздействию	доработка и отверждение могут быть более эффективными требовательные
Эпоксидная смола	Надежная и долговечная защита	Жесткость и сложная доработка могут повысить качество обслуживания риск

Это семейные тенденции, а не гарантированные характеристики. В Техническом руководстве Electrolube по типам покрытий различаются общие химические составы и их практические компромиссы. В соответствии с рекомендациями производителя он поддерживает первоначальный скрининг; покупателям по-прежнему нужны доказательства конкретного продукта.

Критерии экологического выбора

Для высокой температуры или езды на велосипеде сравните непрерывные и пиковые характеристики, гибкость и адгезию после езды на велосипеде. На предмет влажности или конденсата проверьте покрытие и влагостойкость. Для агрессивных сред определите фактическое загрязнение и его концентрацию, а не полагайтесь на общее заявление о коррозии. См. эти примеры покрытий для конкретного применения при переводе воздействия в условия испытаний.

Обзор стандарта IEC 61086-1 Международной электротехнической комиссии определяет требования к покрытиям, используемым на нагруженных печатных платах. Он поддерживает указание квалификационных и приемочных доказательств вместо выбора только по названию химического состава. В оглавлении IPC IPC-CC-830C показаны квалификационные требования, включая внешний вид, адгезию, устойчивость к влаге и изоляции, термический удар, грибок и воспламеняемость. Это означает, что закупщики должны запросить соответствующие результаты испытаний для конкретного покрытия и процесса.

Доработка, производство и проверка

Очистка, маскировка, нанесение, отверждение и проверка могут перевесить номинальные химические преимущества. Прежде чем утверждать производство, ознакомьтесь с соответствующими принципами процесса нанесения покрытия. В документе НАСА NASA-STD-8739.1 применение полимеров рассматривается как контролируемая обработка, включающая подготовку, нанесение, отверждение, проверку и учет. Для проверки адгезии ASTM D3359 определены методы испытаний на ленте; его пригодность и пределы приемлемости должны быть согласованы для фактической системы покрытия.

Узнайте у поставщиков TDS, SDS, профиль отверждения, рекомендуемую толщину, ограничения на подложку, метод проверки, отчеты о квалификации, отслеживаемость партии и документированную процедуру ремонта. Затем проверьте репрезентативные сборки перед выпуском.
